Чертежная документация

Чертежи нужны прежде всего строителям. Чертежная документация отражает пошагово, как нужно проводить ремонтные работы по конкретному проекту.

Прежде чем разработать схемы и чертежи, дизайнер замеряет объект.

В чертежно-проектной документации обязательно указывается:

• монтаж и демонтаж стеновых конструкций и перегородок;
• расположение электрических выводов — розеток, выключателей, светильников. При этом автор проекта должен учитывать нормативы мощности;
• расположение сантехники,
• кладка плитки;
• расстановка мебели;
• план отделки полов и потолков. Указывается вид отделочных материалов;
• схема открывания дверей — указывается вид полотна, размеры, в какую сторону открываются двери;
• развертка стен показывает фронтальную проекцию стен в помещениях. Это помогает распределить количество используемых материалов, составить разметку розеток, определить место гипсокартонных конструкций.

1. План обмера помещения.

Показывает основные параметры всех помещений объекта до перепланировки. В плане указываются:

• точные размеры всех комнат,
• высота потолков,
• параметры оконных и дверных проемов,
• схемы расположения канализации, электропровода, газопровода и т.д.

2. Планы по сносу и возведению стен.

На данных планах выделяются стеновые конструкции и перегородки, которые подлежат сносу и возведению. Важно проследить, чтобы документы не противоречили друг другу, так как от них зависит дальнейшая планировка всех помещений.

3. План помещения после перепланировки с обмерами.

Планы по сносу и возведению стен совмещаются. В результате составляется чертеж с итоговым расположением стен и перегородок.

4. План помещения после перепланировки с обмерами и расстановкой мебели.

Чертеж определяет расположение предметов интерьера и мебели. Дизайнер должен учесть реальные размеры самой комнаты, а также мебели, техники и светильников. От этого зависит, насколько точно проект будет реализован и насколько помещения будут удобными для владельцев.

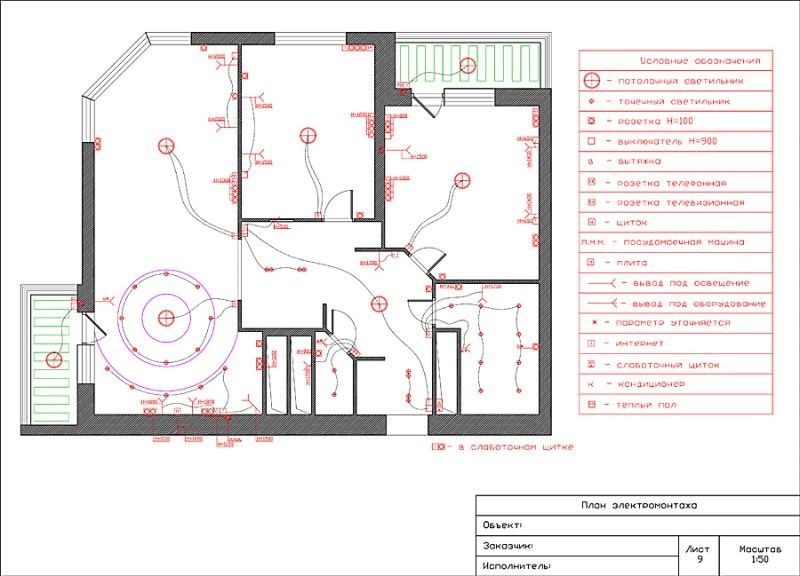

5. План электромонтажных работ.

После того как дизайнер согласовал с заказчиком план помещения и расстановку мебели, он разрабатывает план электромонтажных работ. Чертеж отображает установку и размещение электротехники, осветительных приборов, выключателей и розеток.

6. План электромонтажа с обмерами и расстановкой мебели.

Чертеж совмещает план расстановки мебели и схему расположения электроприборов. Он наглядно показывает, как совмещается обстановки, бытовая техника и освещение.

7. План напольных покрытий.

Показывает, какой тип покрытия будет использоваться в помещениях. На чертеже должно быть указано начало направления раскладки, высота подиумов. Размечаются стыковые элементы, рассчитывается площадь покрываемой поверхности.

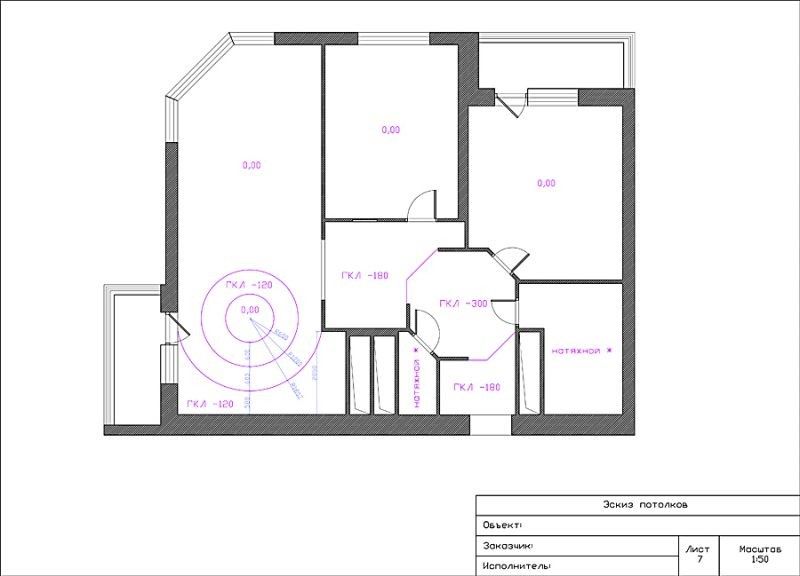

8. План потолков.

Указывает на типы материалов в комнатах, площадь и радиус покрываемых поверхностей. В документе рассчитывается, где нужно возвести потолочные конструкции. Учитываются разные типы, начиная от световых карнизов до многоуровневых элементов.

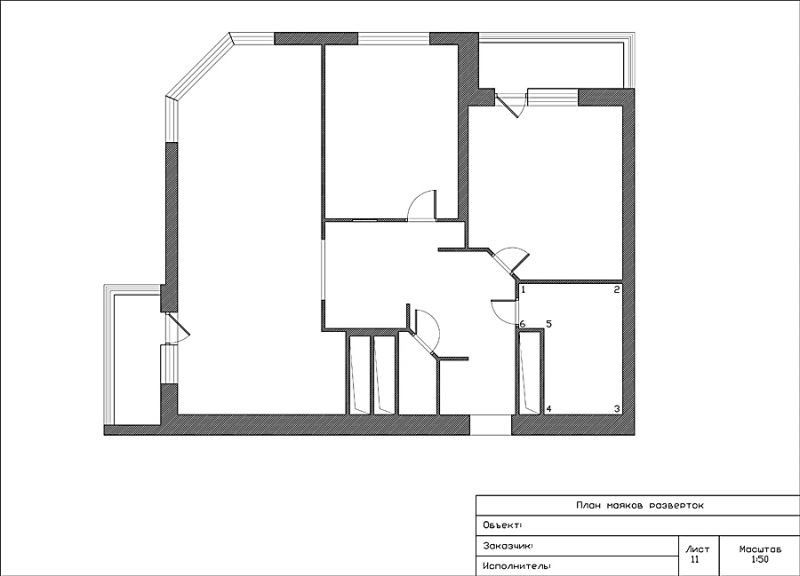

9. План маяков разверток.

Помогает быстро сориентироваться в помещениях и развертках стен. Они обозначаются специальными номерами – маяками соответствующей развертки.

10. Развертка стен санузлов.

Учитывает типы покрытия, линии стыков и площадь покрываемой поверхности стен. Указывает на расположение объектов, предметов быта и мебели санузлов.

11. Развертка стен и раскладки плитки.

Позволяет увидеть, на каких участках расположены элементы оборудования или встроенные конструкции. Указываются типы покрытий, отделка и направления раскладки этих покрытий. Также обозначаются двери, ниши, арки элементы декора и другие элементы.

12. Экспликация.

Дает итоговое представление о параметрах всех помещений после ремонта.

Комплект чертежной документации варьируется в зависимости от характеристик объекта. Могут создаваться отдельные схемы и планы для сложных элементов помещений – вентиляционных систем, систем кондиционирования и отопления. Также отдельно могут рассматриваться сложные элементы помещения – ниши, арки, лестницы и прочее.
